Vad är skillnaden mellan en fjärilsventil och en kulventil?

Vad är skillnaden mellan en fjärilsventil och en kulventil?

Inom industriventilernas värld är vridspjällsventiler och kulventiler två vanliga typer, var och en med sina unika egenskaper och tillämpningar. Som leverantör av fjärilsventiler har jag bevittnat kundernas olika behov och vikten av att förstå skillnaderna mellan dessa två ventiltyper. Den här bloggen syftar till att ge en omfattande jämförelse av vridspjällsventiler och kulventiler för att hjälpa dig att fatta välgrundade beslut när du väljer rätt ventil för dina specifika krav.

Struktur och design

Den mest uppenbara skillnaden mellan en fjärilsventil och en kulventil ligger i deras strukturella design. En fjärilsventil består av en cirkulär skiva monterad på en roterande axel, som är placerad i mitten av röret. När ventilen är öppen roterar skivan parallellt med flödet av vätskan, vilket gör att den kan passera genom röret med minimalt hinder. Omvänt, när ventilen är stängd, roterar skivan vinkelrätt mot flödet, vilket blockerar passagen helt.

Å andra sidan har en kulventil ett sfäriskt stängningselement med ett hål i mitten. Kulan är monterad inuti ventilkroppen och är ansluten till ett manöverdon, som roterar kulan för att kontrollera flödet av vätskan. När hålet i kulan är i linje med röret är ventilen öppen och vätskan kan flöda fritt. När kulan roteras 90 grader blockerar den fasta delen av kulan röret och stänger av flödet.

Flödeskontroll

Vridspjällsventiler är kända för sina utmärkta flödeskontrollmöjligheter, speciellt i rör med stor diameter. På grund av sin tunna skivkonstruktion erbjuder de ett relativt lågt tryckfall över ventilen, vilket gör att vätskan kan strömma genom ventilen med mindre motstånd. Detta gör fjärilsventiler lämpliga för applikationer där ett högt flöde krävs, såsom i vattenreningsverk, VVS-system och bevattningssystem.

Det kan dock hända att fjärilsventiler inte ger lika exakt flödeskontroll som kulventiler, särskilt vid låga flödeshastigheter. Skivan på en vridspjällsventil kan orsaka viss turbulens i flödet, vilket kan påverka noggrannheten i flödesmätning och kontroll. Däremot erbjuder kulventiler en mer exakt och linjär flödeskontroll, eftersom det sfäriska stängningselementet ger en mer enhetlig flödesväg. Detta gör kulventiler idealiska för applikationer där exakt flödeskontroll är avgörande, såsom i kemiska processanläggningar, olje- och gasledningar och läkemedelstillverkning.

Tätningsprestanda

Tätningsprestanda är en annan viktig faktor att tänka på när man väljer mellan en vridspjällsventil och en kulventil. Vridspjällsventiler använder vanligtvis ett gummi- eller elastomeriskt säte för att ge en tät tätning mot skivan. Denna typ av säte kan ge en bra tätning även vid låga tryck, men den kanske inte är lämplig för högtrycks- eller högtemperaturapplikationer. Med tiden kan gummisätet också slitas eller försämras, vilket kan påverka ventilens tätningsprestanda.

Kulventiler, å andra sidan, använder ett metall- eller plastsäte för att ge en tätning mot kulan. Denna typ av säte tål högre tryck och temperaturer än ett gummisäte, vilket gör kulventiler mer lämpade för krävande applikationer. Dessutom erbjuder kulventiler bättre tätningsprestanda än vridspjällsventiler, eftersom kulans sfäriska form ger en mer enhetlig kontakt med sätet, vilket minskar risken för läckage.

Installation och underhåll

Vridspjällsventiler är i allmänhet lättare att installera och underhålla än kulventiler. De är lätta och kompakta, vilket gör dem lättare att hantera och installera i trånga utrymmen. Dessutom kräver fjärilsventiler mindre underhåll än kulventiler, eftersom de har färre rörliga delar och en enklare design. Skivan på en vridspjällsventil kan enkelt bytas ut om den blir skadad eller utsliten, utan att behöva ta bort hela ventilen från rörledningen.

Kulventiler, å andra sidan, är mer komplexa och tyngre än vridspjällsventiler, vilket kan göra dem svårare att installera och underhålla. De kräver mer utrymme för installation, och ställdonet och andra komponenter kan behöva kalibreras och justeras regelbundet för att säkerställa korrekt funktion. Dessutom kan kulventiler kräva mer frekvent underhåll än vridspjällsventiler, eftersom kulan och sätet kan bli slitna eller skadade med tiden, vilket kan påverka ventilens tätningsprestanda.

Kosta

Kostnaden är ofta en viktig faktor när man väljer mellan en vridspjällsventil och en kulventil. I allmänhet är vridspjällsventiler billigare än kulventiler, speciellt för applikationer med stor diameter. Det beror på att vridspjällsventiler har en enklare design och kräver färre material, vilket gör dem mer kostnadseffektiva att tillverka. Dessutom är installations- och underhållskostnaderna för vridspjällsventiler vanligtvis lägre än för kulventiler, vilket ytterligare kan minska den totala ägandekostnaden.

Kostnaden för en ventil bör dock inte vara den enda faktorn att ta hänsyn till när man fattar ett beslut. Det är viktigt att välja en ventil som uppfyller dina specifika krav vad gäller flödeskontroll, tätningsprestanda och hållbarhet. I vissa fall kan den högre kostnaden för en kulventil motiveras av dess överlägsna prestanda och tillförlitlighet, särskilt i kritiska tillämpningar där stillestånds- och underhållskostnader kan vara betydande.

Ansökningar

Vridspjällsventiler och kulventiler används i ett brett spektrum av applikationer, var och en med sina egna unika krav. Här är några vanliga applikationer för varje typ av ventil:

Fjärilsventiler:

• Vattenreningsverk: Fjärilsventiler används ofta i vattenreningsverk för att kontrollera flödet av vatten och kemikalier. De är lämpliga för rör med stor diameter och kan ge ett högt flöde med minimalt tryckfall.
• VVS-system: Fjärilsventiler används i VVS-system för att styra flödet av luft och vatten. De är lätta och kompakta, vilket gör dem lätta att installera i trånga utrymmen.
• Bevattningssystem: Fjärilsventiler används i bevattningssystem för att kontrollera flödet av vatten till olika områden på en åker eller trädgård. De är kostnadseffektiva och lätta att använda, vilket gör dem till ett populärt val för jordbruksapplikationer.
• Livsmedels- och dryckesindustrin: Fjärilsventiler används inom livsmedels- och dryckesindustrin för att kontrollera flödet av vätskor och gaser. De är gjorda av material som är kompatibla med mat- och dryckesprodukter, såsom rostfritt stål och gummi, och kan enkelt rengöras och desinficeras.

Kulventiler:

• Kemiska processanläggningar: Kulventiler används ofta i kemiska processanläggningar för att kontrollera flödet av frätande och farliga kemikalier. De är gjorda av material som är resistenta mot korrosion och kan ge en tät tätning även vid höga tryck och temperaturer.
• Olje- och gasledningar: Kulventiler används i olje- och gasledningar för att kontrollera flödet av olja, gas och andra vätskor. De är designade för att tåla höga tryck och temperaturer och kan ge en pålitlig avstängningsfunktion i händelse av en nödsituation.
• Läkemedelstillverkning: Kulventiler används vid läkemedelstillverkning för att kontrollera flödet av läkemedel och andra substanser. De är gjorda av material som är kompatibla med farmaceutiska produkter och kan lätt rengöras och steriliseras.
• Brandskyddssystem: Kulventiler används i brandskyddssystem för att kontrollera flödet av vatten eller andra brandsläckningsmedel. De är designade för att ge en snabb och pålitlig avstängningsfunktion vid brand.

Slutsats

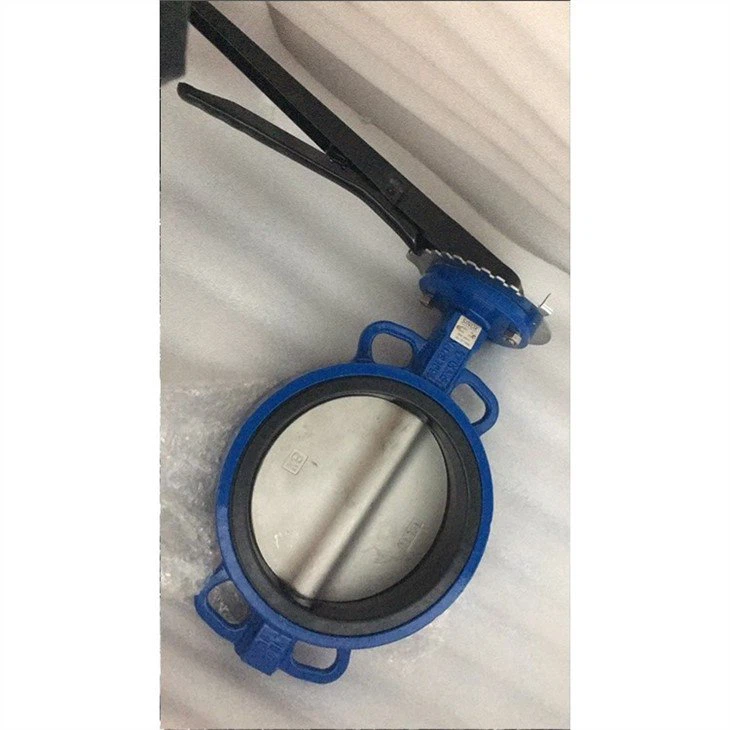

Sammanfattningsvis är vridspjällsventiler och kulventiler två olika typer av ventiler med sina egna unika egenskaper och applikationer. När du väljer mellan en vridspjällsventil och en kulventil är det viktigt att ta hänsyn till faktorer som flödeskontroll, tätningsprestanda, installation och underhåll, kostnad och applikationskrav. Som leverantör av fjärilsventiler kan jag förse dig med ett brett utbud av fjärilsventiler, bl.aRostfritt stål vridspjällsventilochRostfritt stål Wafer fjärilsventil, för att möta dina specifika behov. Om du har några frågor eller behöver ytterligare information är du välkommen att kontakta oss för upphandling och förhandling. Vi ser fram emot att arbeta med dig för att hitta den bästa ventillösningen för din applikation.

Referenser

• Valves Handbook, redigerad av William A. Nayfeh
• Industriella ventiler: urval och dimensionering, av David W. Miller
• Valve World Magazine, olika nummer
