Hej där! Som en kontrollventilleverantör blir jag ofta frågad om skillnaderna mellan svängkontrollventiler och lutande skivkontrollventiler. Så jag trodde att jag skulle skriva den här bloggen för att rensa saker och ge dig en bättre förståelse för dessa två typer av kontrollventiler.
Hur de arbetar
Låt oss börja med grunderna i hur dessa ventiler fungerar. En svängkontrollventil har en skiva som är gångjärn överst. När vätskan rinner i rätt riktning svänger skivan upp. Föreställ dig den som en dörr som svänger inåt när du skjuter den. Kraften hos vätskan som flyter framåt är det som får detta att hända. När flödet stannar eller vänder, svänger skivan tillbaka på grund av tyngdkraften och ryggen. Det är en ganska enkel och enkel design.
Å andra sidan har en lutande skivkontrollventil en skiva som är svängt - mitten. I stället för en full svängrörelse öppnar skivan när vätskan rör sig i rätt riktning. Det är som en gung som lutar upp när vikten (i detta fall vätskkraften) är på ena sidan. När flödet stannar eller försöker gå åt andra hållet, lutar skivan tillbaka för att stänga ventilen.
Driftshastighet
En stor skillnad mellan dem är den hastighet som de öppnar och stänger. Svängskontrollventiler är kända för att ha en relativt långsam stängning. Detta beror på att skivan måste svänga hela vägen tillbaka till sin stängda position. När det finns en plötslig reversering av flödet kan denna långsamma stängning ibland leda till vattenhammer. Vattenhammer är det smällande ljudet du kanske hör i rör när flödet plötsligt stannar eller ändrar riktning, och det kan orsaka skador på rörsystemet över tid.
Lutande skivkontrollventiler har dock en mycket snabbare stängning. Eftersom skivan bara måste luta tillbaka kan den försegla stängas snabbare när flödet vänder. Detta hjälper till att minska risken för vattenhammer och gör dem till ett bra val för applikationer där plötsliga flödesförändringar är vanliga.
Installationskrav
Installation är ett annat område där dessa två ventiler skiljer sig åt. Svängskontrollventiler behöver en horisontell rörkörning för korrekt drift. Det beror på att skivan förlitar sig på tyngdkraften att stänga. Om du installerar den vertikalt kanske skivan inte stängs ordentligt och du kan sluta med läckage.
Lutande skivkontrollventiler är mer flexibla när det gäller installation. De kan installeras i både horisontella och vertikala rörkörningar. Detta gör dem till ett mångsidigt alternativ för olika rörlayouter. Oavsett om du arbetar med ett system med mestadels horisontella rör eller ett som har många vertikala sektioner, kan en lutande skivkontrollventil passa på räkningen.
Tätning
När det gäller tätning har båda ventilerna sina styrkor. Svängskontrollventiler kan ge en bra tätning, men de kanske inte är lika effektiva i applikationer där en tät stängning - av är avgörande. Skivans design och hur den svänger upp och stängt kan ibland lämna ett litet gap, vilket kan leda till lite läckage.
Lutande skivkontrollventiler erbjuder i allmänhet bättre tätningsprestanda. Off - Center Pivot -designen gör det möjligt för skivan att få bättre kontakt med ventilsätet och skapa en stramare tätning. Detta gör dem idealiska för applikationer där till och med en liten mängd läckage kan vara ett problem, som i högtryckssystem eller de som hanterar farliga vätskor.
Underhåll
Underhåll är alltid ett viktigt övervägande. Svängskontrollventiler är relativt enkla att underhålla. Den enkla designen innebär att det finns färre delar som kan gå fel. Om något går sönder är det vanligtvis lätt att komma åt och ersätta skivan eller gångjärnet.
Lutande skivkontrollventiler har också en relativt enkel underhållsprocess. På grund av deras mer komplexa pivotdesign kan de emellertid kräva lite mer uppmärksamhet. Pivotpunkten måste kontrolleras regelbundet för att se till att den inte är sliten eller skadad, eftersom det kan påverka ventilens drift.
Ansökningar
Låt oss nu prata om var dessa ventiler vanligtvis används. Svängskontrollventiler används ofta i lågt till medelstora trycksystem, som i vattenförsörjningsledningar för byggnader. De är också ett populärt val i avloppssystem där flödet är relativt långsamt och stabilt. Du kan hitta dem i många industriella tillämpningar där flödesriktningen måste kontrolleras, men kraven för en snabb - verkande ventil är inte lika strikt.
Lutande skivkontrollventiler används i mer krävande applikationer. De är bra för högtryckssystem, till exempel i olje- och gasledningar. Deras förmåga att stänga snabbt och tillhandahålla en tät tätning gör dem lämpliga för applikationer där säkerhet och effektivitet är högsta prioriteringar. Du hittar dem också i kraftverk, särskilt i ångsystem där vattenhammer kan orsaka allvarliga skador.
Kosta
Kostnad är alltid en faktor när du väljer en kontrollventil. Svängskontrollventiler är i allmänhet billigare. Deras enkla design innebär att de är billigare att tillverka, vilket innebär en lägre kostnad för slutet - användaren. Om du arbetar med en budget och din applikation inte kräver avancerade funktioner i en lutande skivkontrollventil kan en svängningsventil vara vägen att gå.
Lutande skivkontrollventiler är dyrare. Den extra tekniken och designen som krävs för OFF - Center Pivot och den bättre tätningsprestanda kommer till ett pris. Men i applikationer där deras funktioner är viktiga är den extra kostnaden ofta värt det på lång sikt.
Våra erbjudanden

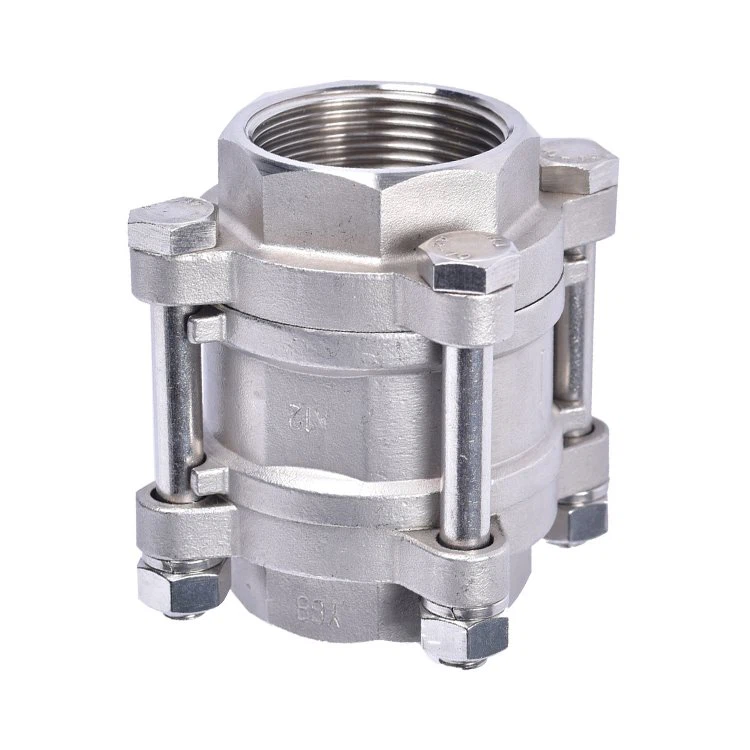

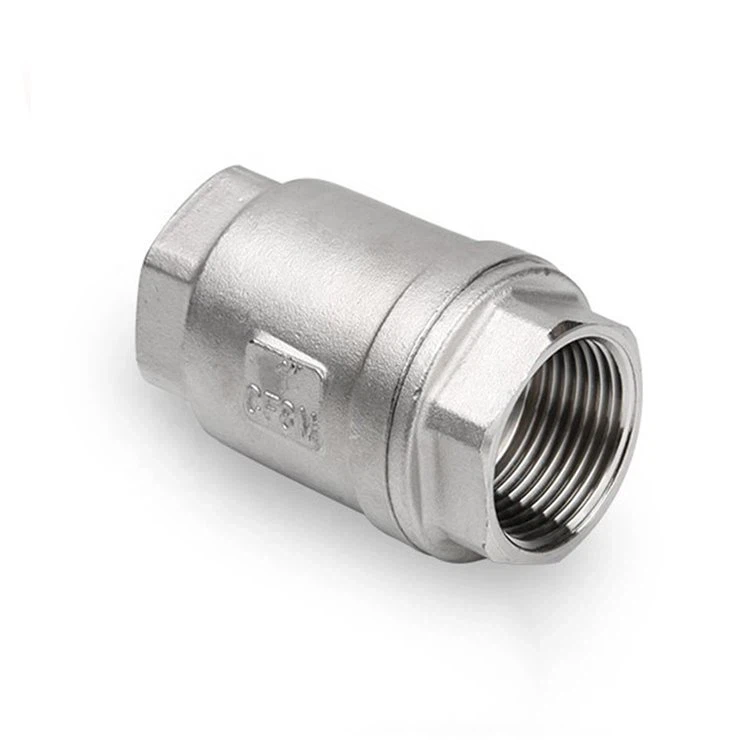

Som en kontrollventilleverantör har vi ett brett utbud av både svängkontrollventiler och lutande skivkontrollventiler. Vi erbjuder hög kvalitetKontrollventil SS 316ochKontrollventil SS 316Alternativ som är tillverkade av rostfritt stål 316, som är resistent mot korrosion och kan hantera olika vätskor. Vi har ocksåSs vertikal kontrollventilAlternativ, inklusive lutningsskivventiler som kan installeras vertikalt.
Om du är ute efter en kontrollventil, oavsett om det är en svängningsventil eller en lutande skivkontrollventil, kan vi hjälpa dig att hitta rätt för din applikation. Vi förstår att varje projekt är annorlunda, och vi är här för att ge dig de bästa lösningarna.
Inpackning
Så för att sammanfatta det har svängningsventiler och lutande skivkontrollventiler sina egna unika funktioner och fördelar. Svängskontrollventiler är enkla, kostnad - effektiva och lämpliga för mindre krävande applikationer. Lutande skivkontrollventiler, å andra sidan, erbjuder snabbare drift, bättre tätning och mer flexibilitet i installationen, vilket gör dem idealiska för högt tryck och kritiska tillämpningar.
Om du fortfarande inte är säker på vilken typ av kontrollventil som är rätt för dig, eller om du har några frågor om våra produkter, tveka inte att nå ut. Vi är alltid glada över att prata och hjälpa dig att göra det bästa valet för ditt projekt. Låt oss prata och se hur vi kan arbeta tillsammans för att tillgodose dina kontrollventilbehov.
