Vad är tryckklassificeringen för en fläns?
Som flänsleverantör får jag ofta frågan om flänsarnas tryckklassificering. Flänsar är avgörande komponenter i rörsystem, som används för att ansluta rör, ventiler, pumpar och annan utrustning. Att förstå deras tryckklasser är viktigt för att säkerställa säkerheten och effektiviteten hos alla rörinstallationer.
Grunderna i flänstrycksvärderingar
Tryckklassificeringen för en fläns, även känd som tryck - temperaturklassificering, anger det maximala tryck som en fläns kan motstå vid en given temperatur. Denna klassificering är inte ett enda värde utan varierar beroende på temperaturen på vätskan eller gasen som strömmar genom rörsystemet.
Flänsar är designade och tillverkade enligt olika standarder, såsom ASME (American Society of Mechanical Engineers) standarder i USA och DIN (Deutsches Institut für Normung) standarder i Europa. Dessa standarder definierar tryck - temperaturklassificeringar för olika typer och storlekar av flänsar.
Till exempel har en ASME Class 150-fläns en annan tryck-temperaturklassificering jämfört med en ASME Class 300-fläns. Ju högre klassnummer, desto högre tryck klarar flänsen vid en given temperatur. Vid en standardtemperatur på cirka 100°F (38°C) kan en ASME Class 150-fläns vanligtvis motstå ett tryck på cirka 285 psi, medan en ASME Class 300-fläns klarar cirka 740 psi.
Faktorer som påverkar flänstryckklassificeringar
Flera faktorer kan påverka tryckklassificeringen för en fläns:
-

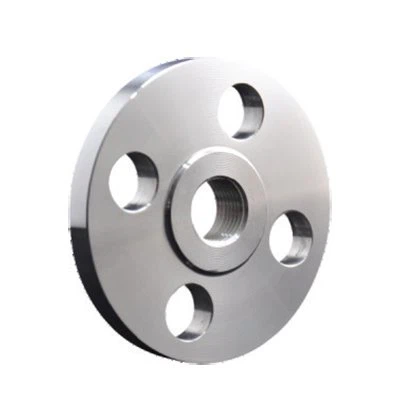

Material: Olika material har olika mekaniska egenskaper, vilket direkt påverkar deras förmåga att stå emot tryck. Till exempel är flänsar av rostfritt stål kända för sin höga hållfasthet och korrosionsbeständighet.Gängfläns av rostfritt stålochSvetshalsfläns i rostfritt stålär gjorda av rostfritt stål, vilket ger dem goda trycklageregenskaper. Kolstålflänsar används också ofta, men de kan ha olika tryckklasser jämfört med flänsar av rostfritt stål på grund av skillnader i deras kemiska sammansättning och mekaniska egenskaper.
-
Typ av fläns: Det finns olika typer av flänsar, såsom gängade flänsar, svets-halsflänsar, slip-on flänsar och blindflänsar. Varje typ har olika design och konstruktion, vilket påverkar dess tryckhanteringskapacitet. Svetshalsflänsar, till exempel, är kända för sin höga hållfasthet och används ofta i högtrycksapplikationer. Deras långa avsmalnande hals ger ytterligare förstärkning, vilket gör att de tål högre tryck jämfört med vissa andra flänstyper.
-
Temperatur: Som nämnts tidigare är tryckklassificeringen för en fläns temperaturberoende. När temperaturen ökar minskar hållfastheten hos flänsmaterialet. Det betyder att en fläns som klarar ett visst tryck vid en lägre temperatur kanske inte klarar av samma tryck vid en högre temperatur. Till exempel kan en ASME Class 150-fläns klassad till 285 psi vid 100°F bara klara 190 psi vid 600°F.
-
Val av packning och bult: Packningen som används mellan två flänsar och bultarna som håller ihop flänsarna spelar också en roll för flänsförbandets totala tryck-bärighet. Ett korrekt val av packning är avgörande för att säkerställa en tät tätning och förhindra läckage. På samma sätt är korrekt storlek och kvalitet på bultar nödvändiga för att bibehålla flänsanslutningens integritet under tryck.
Vikten av korrekt val av tryckklassificering
Att välja rätt tryckklass för en fläns är av yttersta vikt. Om en fläns med lägre tryck än vad som krävs används i en högtrycksapplikation kan det leda till katastrofala fel, såsom flänsbrott eller läckage. Detta kan resultera i säkerhetsrisker, miljöföroreningar och kostsamma driftstopp för reparationer.
Å andra sidan kan det vara slösaktigt att använda en fläns med ett mycket högre tryck än nödvändigt och öka kostnaderna för rörsystemet. Det kan också leda till överteknik, vilket inte är kostnadseffektivt.
Hur vi som flänsleverantör säkerställer kvalitet och korrekta tryckklasser
Som flänsleverantör tar vi flera steg för att säkerställa att flänsarna vi tillhandahåller uppfyller de erforderliga tryckklasserna:
-
Strikt kvalitetskontroll: Vi köper vårt material från välrenommerade leverantörer och utför noggranna materialtester. Detta inkluderar analys av kemisk sammansättning och testning av mekaniska egenskaper för att säkerställa att materialen uppfyller relevanta standarder.
-
Överensstämmelse med standarder: Alla våra flänsar är tillverkade i enlighet med internationella standarder som ASME och DIN. Våra produktionsprocesser övervakas noggrant för att säkerställa att varje fläns uppfyller de specificerade dimensionerna, toleranserna och tryck- och temperaturklassificeringarna.
-
Expert teknisk support: Vårt team av erfarna ingenjörer och tekniker är tillgängliga för att ge teknisk support till våra kunder. Vi kan hjälpa kunder att välja rätt flänstyp och tryckklassificering baserat på deras specifika applikationskrav. Oavsett om det är ett lågtrycksvattenförsörjningssystem eller en olje- och gasledning med högt tryck, har vi expertis att erbjuda de bästa lösningarna.
Slutsats
Sammanfattningsvis är tryckklassificeringen för en fläns en kritisk parameter som avgör dess lämplighet för olika applikationer. Det påverkas av faktorer som material, flänstyp, temperatur och val av packning och bult. Som flänsleverantör har vi åtagit oss att tillhandahålla flänsar av hög kvalitet som uppfyller de erforderliga tryckklasserna. Vårt utbud av produkter, bl.aGängfläns av rostfritt stål, erbjuder pålitliga lösningar för olika branscher.
Om du är i behov av flänsar till ditt rörsystem, inbjuder vi dig att kontakta oss för en detaljerad diskussion. Vårt team hjälper dig gärna med att välja rätt flänsar och säkerställa en framgångsrik installation.
Referenser
- ASME B16.5 - Rörflänsar och flänskopplingar
- DIN-standarder för flänsar
- Teknisk litteratur om flänsdesign och tillverkning från ledande branschorganisationer
